注意事項
※ 參數表中所標注的尺寸存在一定的誤差和公差，請在設計時一并考慮。
※ 破斷拉力值及推薦使用荷重為參考值，會因使用狀況及環境的不同而改變。需要進行拉力測試獲取具體結果的請另行提出，我們需要收取相關的測試費用。
※ 極少數情況下，我司可能對現有產品模具或設計式樣進行更改，這些更改會及時公布在我們的網站上，請關注。
※ 產品照片均為實物拍攝，但可能因規格不同，式樣存在一定的差異。
※ 任何人在未經書面授權的情況下使用和轉載本站內容，本公司有權追究其法律責任。

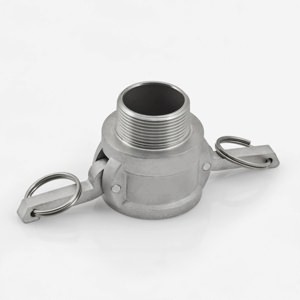

B型接頭
- 產品編號：802
- 規格尺寸：15mm-150mm
- 材質標準：SUS304/SUS316
- 產品標簽：
- 產品簡介：不銹鋼B型快速接頭，是陰端外絲接頭，也叫母頭外絲快速接頭，一邊是帶兩個拉耳卡公頭的凹槽，另一邊和內絲的管子連接。
參數詳情
| Size | d0 | D(Rc) | H | h1 | G |
|---|---|---|---|---|---|
| mm | mm | inch | mm | mm | mm |
| 15 | 14 | 1/2 | 52 | 33 | 53 |
| 20 | 19 | 3/4 | 52 | 33 | 53 |
| 25 | 25 | 1 | 61 | 39 | 62 |
| 30 | 30 | 1-1/4 | 68 | 45 | 80 |
| 40 | 38 | 1-1/2 | 71 | 47 | 87 |
| 50 | 50 | 2 | 78 | 50 | 97 |
| 65 | 63 | 2-1/2 | 86 | 55 | 110 |
| 80 | 75 | 3 | 87 | 56 | 135 |
| 100 | 100 | 4 | 89 | 58 | 165 |
| 125 | 122 | 5 | 102 | 60 | 185 |
| 150 | 145 | 6 | 118 | 72 | 220 |
