※ 參數表中所標注的尺寸存在一定的誤差和公差，請?jiān)谠O(shè)計時一并考慮。

※ 破斷拉力值及推薦使用荷重為參考值，會因使用狀況及環境的不同而改變。需要進行拉力測試獲取具體結果的請另行提出，我們需要收取相關的測試費用。

※ 極少數情況下，我司可能對現有產品模具或設計式樣進行更改，這些更改會及時公布在我們的網站上，請關注。

※ 產品照片均為實物拍攝，但可能因規格不同，式樣存在一定的差異。

※ 任何人在未經書面授權的情況下使用和轉載本站內容，本公司有權追究其法律責任。

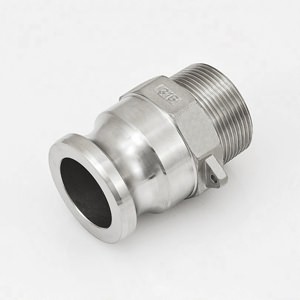

F型接頭

產品編號：806
規格尺寸：15mm-150mm
材質標準：SUS304/SUS316
產品標簽：
管道
產品簡介：不銹鋼F型快速接頭，是陽端外絲的快接頭，公頭外絲快接頭，一邊是公頭，一邊是外螺紋，F(xiàn)型還可以和法蘭相組合焊接使用，即F型帶法蘭快速接頭，用途也尤為廣泛。

參數詳情

Size	d0	D(Rc)	H	S	E
mm	mm	inch	mm	mm	mm
15	21	1/2	56	33	38
20	21	3/4	56	33	38
25	25	1	69	40	46
32	30	1-1/4	75	48	51
40	36	1-1/2	78	55	54
50	46	2	86	66	60
65	57	2-1/2	97	82	68
80	73	3	106	98	73
100	98	4	114	125	78
125	122	5	121	154	81
150	148	6	130	190	86
