注意事項
※ 參數表中所標注的尺寸存在一定的誤差和公差，請?jiān)谠O(shè)計時一并考慮。
※ 破斷拉力值及推薦使用荷重為參考值，會因使用狀況及環境的不同而改變。需要進行拉力測試獲取具體結果的請另行提出，我們需要收取相關的測試費用。
※ 極少數情況下，我司可能對現有產品模具或設計式樣進行更改，這些更改會及時公布在我們的網站上，請關注。
※ 產品照片均為實物拍攝，但可能因規格不同，式樣存在一定的差異。
※ 任何人在未經書面授權的情況下使用和轉載本站內容，本公司有權追究其法律責任。

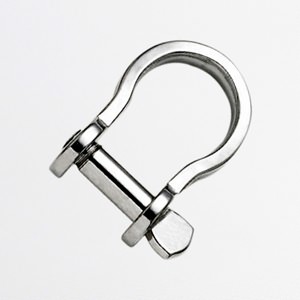

板式弓型卸扣
- 產品編號：308
- 規格尺寸：M4-M12
- 材質標準：SUS304/SUS316
- 產品標簽：
- 產品簡介：不銹鋼板式弓型卸扣，卸扣體由板料沖壓成型，生產成本低，速度快
參數詳情
| Size(M) | S | H | E | F | D |
|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm |
| M4 | 1.5 | 15 | 5 | 9 | 8 |
| M5 | 2 | 17 | 7 | 11 | 10 |
| M6 | 3 | 23 | 8 | 16 | 12 |
| M8 | 4 | 31 | 8 | 23 | 16 |
| M10 | 5 | 40 | 11 | 25 | 20 |
| M12 | 6 | 50 | 14 | 28 | 24 |
