注意事項
※ 參數表中所標注的尺寸存在一定的誤差和公差，請在設計時一并考慮。
※ 破斷拉力值及推薦使用荷重為參考值，會因使用狀況及環境的不同而改變。需要進行拉力測試獲取具體結果的請另行提出，我們需要收取相關的測試費用。
※ 極少數情況下，我司可能對現有產品模具或設計式樣進行更改，這些更改會及時公布在我們的網站上，請關注。
※ 產品照片均為實物拍攝，但可能因規格不同，式樣存在一定的差異。
※ 任何人在未經書面授權的情況下使用和轉載本站內容，本公司有權追究其法律責任。

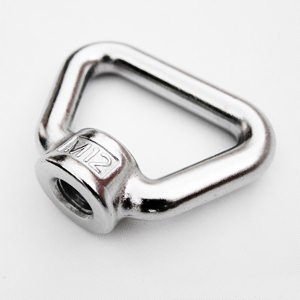

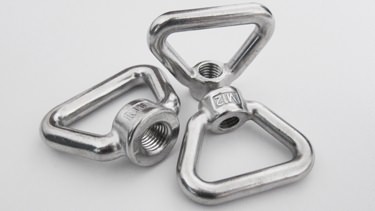

環形螺母GB63
- 產品編號：503
- 規格尺寸：M10-M30
- 材質標準：SUS304/SUS316
- 產品標簽：
- 產品簡介：不銹鋼環形螺母GB63，用于連接鏈條、鋼絲繩索具、背帶等，也可用于輕量起吊
參數詳情
| Size(A) | ΦB | C | D | E | ΦF | 單重 |
|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | kg |
| M10 | 8 | 60 | 47 | 12 | 20 | 0.065 |
| M12 | 10 | 65 | 52 | 15 | 23 | 0.110 |
| M14 | 10 | 66 | 52 | 15 | 23 | 0.120 |
| M16 | 12 | 75 | 60 | 18 | 29 | 0.188 |
| M16加高 | 11 | 68 | 77.5 | 17.5 | 29.5 | 0.188 |
| M18 | 12 | 75 | 60 | 18 | 29 | 0.198 |
| M20 | 13 | 85 | 71 | 22 | 35 | 0.280 |
| M24 | 14 | 97 | 83 | 26 | 45 | 0.430 |
| M30 | 16 | 110 | 120 | 35 | 59 | 0.830 |
